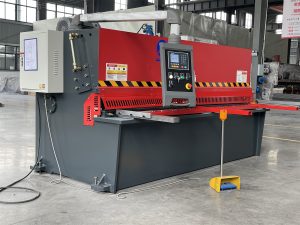

Máquina de guilhotina hidráulica de preço de fábrica para máquina de corte de chapa de aço, máquina de corte CNC

Modelo do produto: E21S 4*2500MM
Suporte personalizado: cor/tensão/modelo/espessura personalizada
Velocidade máxima de corrida:
Potência do laser:
Indústria de aplicativos: produtos de metalurgia
espessura de corte:4mm
comprimento de corte:2500mm
Faixa de ajuste do batente:20-500
tempos de golpe:16
potência do motor:5,5 kW
dimensão (CxLxA):3040*1550*1750

Descrição e Exibição do Produto

Características:



1. Design totalmente simplificado da UE, monobloco por robôs e aparelhos de soldagem e processo de alívio de estresse por tratamento de recozimento.
2.Nossos engenheiros utilizam SolidWorks 3D paramétrico usando análise FEM e DOE, bem como análise estática e de mecanismo. 3.Nosso Máquina de corte hidráulica é uma máquina Swing Beam Action que é produzida em uma variedade de comprimentos de corte e opções de capacidade.
4. Adote sistema hidráulico integrado, mais confiável e fácil de manutenção. e o sistema hidráulico da Bosch-Rexroth, Alemanha,
5. Equipado com alinhamento de iluminação, para alinhar durante o corte. O curso do feixe da faca pode ser ajustado continuamente
modo.
6. Acionamento hidráulico, o retorno do feixe da faca é suave e rápido pelo cilindro de nitrogênio.
7. Conformidade CE incluindo proteção de dedo Fornt inclinável e proteção de segurança traseira óptica,
8. A cerca segura e o intertravamento elétrico foram projetados para a máquina para garantir a segurança da operação.

Equipamento:
1. Ajuste rápido e preciso da folga da lâmina por meio de uma única alça na estrutura lateral
2. Lâminas Multi Edge para corte de alumínio, aço macio e aço inoxidável
3. Iluminação da linha de corte e fio para corte da linha de sombra
4. Contador de cursos, ajuste do comprimento de corte
5. Proteção contra sobrecarga hidráulica e elétrica
6. Braço de quadratura e braços de apoio frontal
7. Sistema controlador E21
8.Alemanha Bosch-Rexroth Hidráulica
9. Telemecanique/SchneiderElectrics
10. Proteção contra sobrecarga hidráulica e elétrica
11. Inversor Delta com fuso de esfera e haste polida com precisão de 0,05 mm.
12. A proteção lateral é padrão atendendo aos regulamentos da CE.

ESPECIFICAÇÕES DO PRODUTO

Modelo espessura de corte (mm) comprimento de corte (mm) anjo cortante (°) resistência do material (KN/CM)  faixa de ajuste do batente (mm) tempos de curso (CUTS/MIN) potência do motor (KW) dimensão CxLxA(mm)
4*2500 4 2500 1°30´ ≤450 20-500 16 5.5 3040*1550*1750
4*3200 4 3200 1°30´ ≤450 20-500 13 5.5 3840*1550*1550
4*4000 4 4000 1°30´ ≤450 20-600 10 5.5 4600*1700*1700
4*6000 4 6000 1°30´ ≤450 20-800 5 7.5 6460*2100*3200
6*2500 6 2500 1°30´ ≤450 20-500 15 7.5 3040*1710*1620
6*3200 6 3200 1°30´ ≤450 20-500 12 7.5 3840*1710*1620
6*4000 6 4000 1°30´ ≤450 20-600 9 7.5 4620*1850*1700
6*5000 6 5000 1°30´ ≤450 20-600 8 7.5 5410*1710*1620
6*6000 6 6000 1°30´ ≤450 20-600 5 11 6480*2100*2300
8*2500 8 2500 1°30´ ≤450 20-800 11 7.5 3040*1700*1700
8*3200 8 3200 1°30´ ≤450 20-500 8 7.5 3860*1700*1700
8*4000 8 4000 1°30´ ≤450 20-500 8 7.5 4640*1700*1700
8*5000 8 5000 1°30´ ≤450 20-500 8 7.5 5400*2400*2000
8*6000 8 6000 1°30´ ≤450 20-500 8 11 6480*2100*2350
10*2500 10 2500 1°30´ ≤450 20-500 10 11 3040*1800*1700
10*3200 10 3200 1°30´ ≤450 20-500 10 11 3860*2000*1700
10*4000 10 4000 1°30´ ≤450 20-500 10 11 4650*2100*2000
10*6000 10 6000 1°30´ ≤450 20-500 10 15 6500*2100*2300
12*2500 12 2500 2° ≤450 20-500 12 18.5 3140*2050*2000
12*3200 12 3200 2° ≤450 20-500 10 18.5 3880*2150*2000
12*4000 12 4000 2° ≤450 20-500 10 18.5 4680*2150*2100
12*5000 12 5000 2° ≤450 20-500 6 18.5 3245*1900*1900
12*6000 12 6000 2° ≤450 20-500 5 18.5 6900*2600*2700
16*2500 16 2500 2°30´ ≤450 20-500 10 18.5 3140*2150*2000
16*3200 16 3200 2°30´ ≤450 20-500 10 18.5 3880*2150*2000
16*4000 16 4000 2°30´ ≤450 20-500 10 18.5 4650*2150*2200
16*5000 16 5000 2° ≤450 20-500 6 18.5 5900*2600*2700
16*6000 16 6000 2° ≤450 20-500 5 22 6900*2700*2700
20*2500 20 2500 3° ≤450 20-500 8 22 3440*2300*2500
20*3200 20 3200 3° ≤450 20-500 8 22 4150*2350*2700
20*4000 20 4000 3° ≤450 20-500 5 22 4850*2600*2400
20*6000 20 6000 3° ≤450 20-500 4 22 6700*3000*3000
25*2500 25 2500 3° ≤450 20-500 8 37 3200*2700*2900
25*3200 25 3200 3° ≤450 20-500 5 37 4200*2400*2500
30*2500 30 2500 3° ≤450 20-500 4 37 3300*2900*3000
30*3200 30 3200 3°30´ ≤450 20-500 4 40 4200*2500*2600
40*2500 40 2500 4° ≤450 20-500 3 75 3200*3300*3200
40*3200 40 3200 4° ≤450 20-500 3 90 4300*3300*3000



SISTEMA DE CONTROLE

Controlador do sistema Estun E21


1. Display LCD HD, com parâmetros de programação de exibição de página opcional em chinês e inglês, mais rápido e fácil de escrever programas.
2. X, posicionamento inteligente do eixo Y, também pode ser ajustado manualmente conforme necessário para remover o dispositivo mecânico de posicionamento manual.
3. Built-in tempo de permanência, função de configuração de atraso de descarga, a operação mais fácil, sem relé de tempo, para reduzir custos.
4. Com a função de backup e restauração de um botão, sempre é possível restaurar os parâmetros necessários para reduzir os custos de manutenção.
5. Suporta programação em várias etapas, peças de trabalho complexas podem concluir um processo, melhorar a eficiência da produção e a precisão da usinagem.
6.Todas as teclas do painel são micro-interruptores, através de EMC, alta temperatura, vibração e outros testes rigorosos para garantir a estabilidade do produto e vida útil.
7. CE certificado para atender às necessidades do mercado externo.

CONFIGURAÇÃO DO PRODUTO
